Технические данные
Напряжение питания 90…245 В частотой 47...63 Гц
Количество универсальных входов 1...8
Входное сопротивление при подключении источника сигнала:
– тока 100 Ом ± 0,1 % (при подключении внешнего резистора)
– напряжения не менее 100 кОм
Предел допустимой основной погрешности измерения входного параметра ±0,25 %
– при использовании термопары ±0,5 %
Время опроса одного входа не более 1 с
Напряжение питания активных датчиков 20...28 В постоянного тока
Максимально допустимый ток 150 мА
Количество выходных устройств 8
Тип интерфейса связи с ЭВМ RS-485
Скорость передачи данных 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Тип кабеля экранированная витая пара
Тип и габаритные размеры корпуса щитовой Щ4, 96х96х145 мм
Степень защиты корпуса IP54 со стороны передней панели

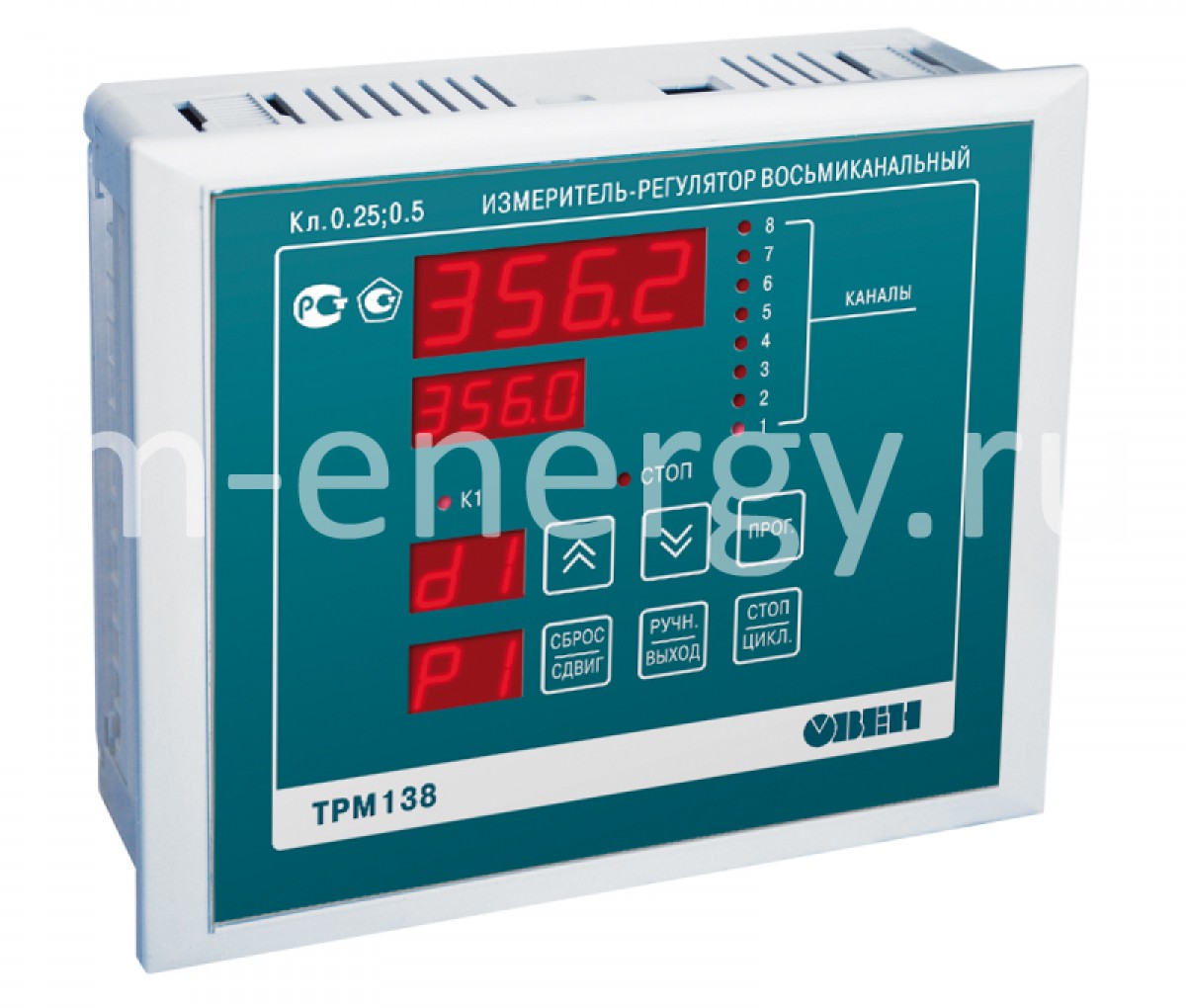

Назначение прибора ОВЕН ТРМ 138
Измеритель-регулятор ОВЕН ТРМ 138 предназначен для измерения, регистрации и регулирования температуры, давления либо другого физического параметра, одновременного управления несколькими (до 8-ми) исполнительными механизмами, а также для регистрации измеренных параметров на ЭВМ.
Терморегулятор применяется в многозонных печах, в системах защитной автоматики.
Функциональные возможности регулятора ОВЕН ТРМ 138
Восемь универсальных входов* для подключения от 1 до 8 датчиков разного типа в любых комбинациях, что позволяет одновременно измерять и контролировать несколько различных физических величин (температуру, влажность, давление и др.)
Вычисление дополнительных величин:
- средних значений от 2 до 8 измеренных величин;
- разностей измеренных величин;
- скорости изменения измеряемой величины.
До восьми каналов регулирования или регистрации температуры, давления или других измеренных или вычисленных величин:
- регулирование по двухпозиционному закону (для каналов с ВУ тип Р,К,С или Т);
- регистрация на аналоговом выходе (ток 4...20 мА или напряжение 0...10 В).
От 1 до 8 встроенных выходных устройств различных типов в выбранной пользователем комбинации
Режим ручного управления выходными устройствами
Конфигурирование функциональной схемы и установка параметров:
- кнопками на лицевой панели прибора;
- на ПК с помощью программы-конфигуратора.
Стандартная конфигурация — удобный выбор из четырех возможных
Встроенный интерфейс rs-485 (протокол ОВЕН, Modbus ASCII/RTU)
